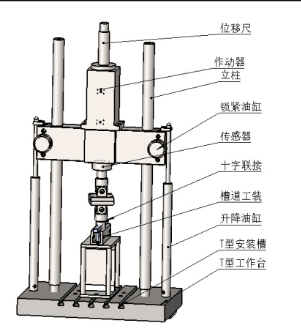

槽道疲勞試驗機主要技術參數：
1、最大靜態試驗力：±100kN，精度±0.5%，精度范圍2%—100FS.；
2、最大動態試驗力：±100kN；動態波動度2%；
3、作動器行程：±100mm，示值精度±0.5%FS；
4、加載通道數量：?jiǎn)瓮ǖ?/span>
5、控制方式：全數字液壓伺服協調控制,協調加載
6、控制模式：全數字力、位移閉環控制，控制模式可平滑切換；
7、輸入波形：正弦、三角、方波、梯形、斜波等；
8、控制頻率范圍：0.1-50Hz
9、幅頻特性：3Hz時，振幅±7mm；
10、伺服泵站：?jiǎn)谓M40L伺服泵站，總流量40L/min，壓力21Mpa，電機總功率21KW（單個最大15KW），過濾精度3μ
11、伺服閥流量：≥100L/min；
12、框架最大承受載荷：300kN；龍門框架剛度≥3.0*108N/m ，外形尺寸寬*高660*1000mm；作動器安裝位置自動可調整，以適應對各種試樣進行試驗；可調整高度的移動橫梁。
13、鑄造T型鐵底板尺寸：650*800*70mm，鑄造鐵底預留孔，便于各種式樣安裝；
14、制冷采用油冷。
零部件配置表：
1、100KN伺服作動器 1套
2、位移傳感器 1件
3、力傳感器 1件
5、恒壓伺服泵站 1套
6、三通道分油器 1套
7、管路系統及密封件 1套
8、電纜及信號線 1套
9、控制器 1套
10、鑄造底板 1套
11、附具及備件 1套
12、油冷機 1套
13、控制軟件及數據處理 1套
14、計算機、打印機 各1臺
