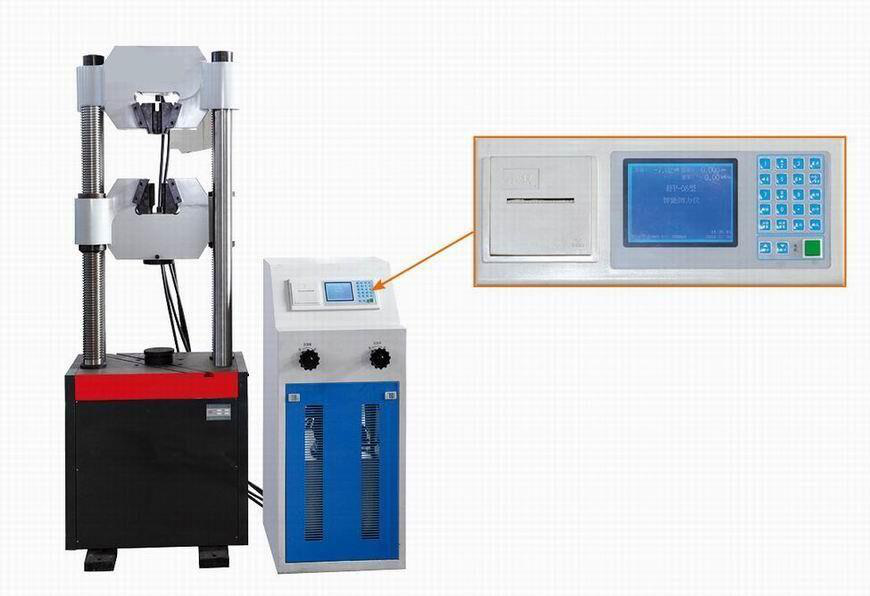

WES-D型數顯式液壓萬能試驗機技術協議

一、 設備用途、使用范圍
數顯式液壓萬能試驗機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛用于航天航空、石油化工、機械制造、車輛制造、電線電纜、紡織纖維、塑料橡膠、陶瓷建材、食品、醫藥包裝、金屬材料、建筑工程等行業，以及高等院校、科研院所、技術監督、質檢站所等部門；可根據GB、ISO、ASTM、JIS、DIN等標準進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測出材料的抗拉（壓、彎）強度、延伸率等參數。
二、 機械結構
WES系列數顯式液壓萬能試驗機采用引進日本島津技術生產的油缸下置式主機，主機由機座、油缸、活塞、壓力傳感器、升降電機、減速器、鏈輪、絲杠、試臺、立柱、上、下橫梁、液壓自動夾具或手動夾緊夾具等組成。在上橫梁和試臺間由兩根立杠聯接，用下橫梁升降調整試驗空間。液壓控制系統有油箱、高壓油泵、油路板組、工作油缸、工作活塞等組成。

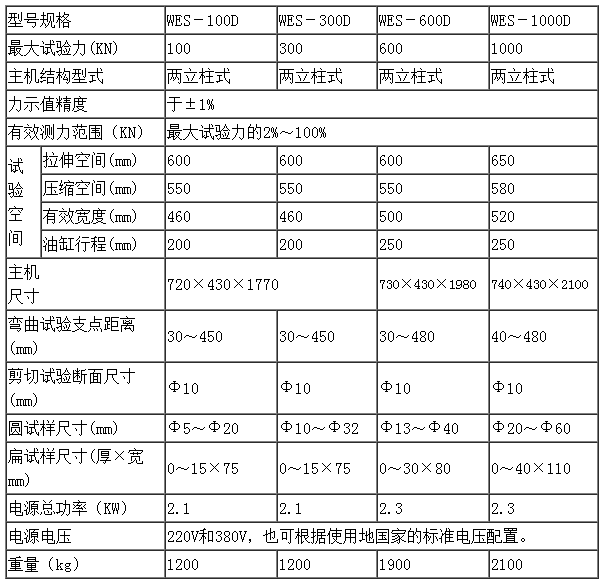

三．各項技術參數
